ماشین آلات ساخت Purlin Z

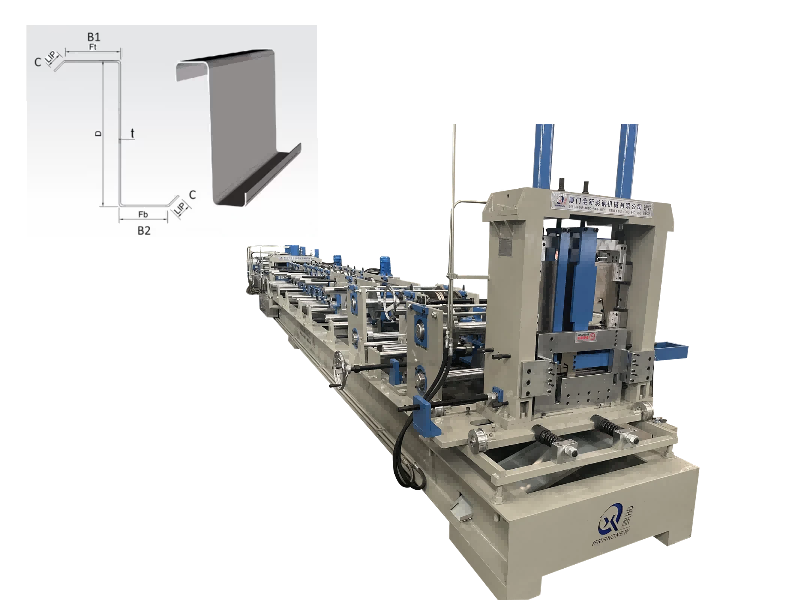

دستگاه رول فرمینگ purlin Z

Beenew Machinery یکی از اولین تولید کنندگان دستگاه های رول فرمینگ پرلین نوع Z در چین است و می تواند راه حل های کاملی برای پرلین های نوع Z در عرض های استاندارد 75/100/125/150/200 میلی متر و اندازه های سفارشی ارائه دهد.

این دستگاه فرمینگ می تواند پرلین های نوع Z را تولید کند و با پرلین های نوع C نیز سازگار است. پرلین های فولادی تولید شده از ورق فولادی نورد گرم با خمش سرد ساخته شده اند، سبک وزن بوده و برای ویژگی های پرده سقف مناسب هستند. آنها به طور گسترده در پشت بام و دیوارهای ساختمان های بزرگ و متوسط ​​استفاده می شوند و تجهیزات اصلی تولید قطعات برای ساختمان های اسکلت فلزی هستند.

پرلین های نوع Z: با سطح مقطع Z شکل، دیواره های نازک، وزن سبک، عملکرد سطح مقطع عالی و استحکام بالا، می توانند نه تنها برای سقف، بلکه برای تکیه گاه سازه های دیوار و تیرهای کف نیز مورد استفاده قرار گیرند و از نوع پرلین های متداول در ساختمان های اسکلت فلزی هستند.

ویژگی های ماشین

تولید purlins با اندازه های مختلف بدون تغییر غلطک / شیم. تعویض سریع بین اندازه های 60-250 میلی متری در عرض یک دقیقه، بدون محدودیت اندازه در این محدوده، صرفه جویی در مواد خام.

مجهز به سیستم پیش برش (با پس برش اختیاری)؛ بدون نیاز به تغییر ابزار برای اندازه های مختلف؛ پانچ ها را می توان در هر موقعیتی روی تار و فلنج ها ایجاد کرد. از نقش برجسته و حکاکی لوگو پشتیبانی می کند.

عملیات ساده و هزینه های نگهداری کم؛ مجهز به پوشش محافظ، سوئیچ اضطراری و برنامه ضد خطا برای حفاظت ایمنی جامع.

تحمل طول پردازش ± 0.5 میلی متر؛ سازگار با مواد خام استحکام عملکرد Q235؛ کیفیت محصول نهایی پایدار

پارامترهای فنی

پارامترهای اصلی: عرض پردازش وب 100-600 میلی متر، فلنج 10 میلی متر، ضخامت بازرسی 0.5 میلی متر. پردازش ورق فلزی 1.5-3 میلی متری با پوشش رنگی (PPGI) و ورق گالوانیزه (GI). سرعت تولید تقریباً 15 متر در دقیقه

اجزای ماشین

دستگاه بازکن: حداکثر عرض 600 میلی متر، حداکثر بار 5000 کیلوگرم، حالت های عملکرد غیرفعال/هیدرولیک.

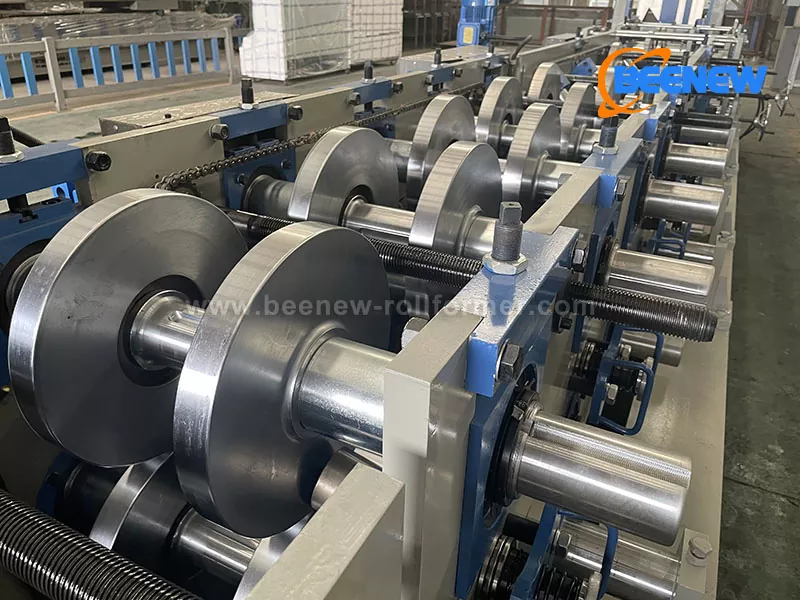

واحد اصلی تشکیل خمش سرد: 11-15 ایستگاه رول، رول ها فولادی با روکش کروم GCR15 (HRC58-62°)، شفت اصلی 80 میلی متر فولاد جامد 45# است که توسط یک موتور الکتریکی 18.5 کیلوواتی شانگهای هدایت می شود.

دستگاه برش و پانچ: برش‌ها/ قالب‌ها فولادی با Cr12 (HRC58-62 درجه)، موتور ایستگاه هیدرولیک 5.5 کیلووات، با استفاده از برش ستونی واجد شرایط هستند.

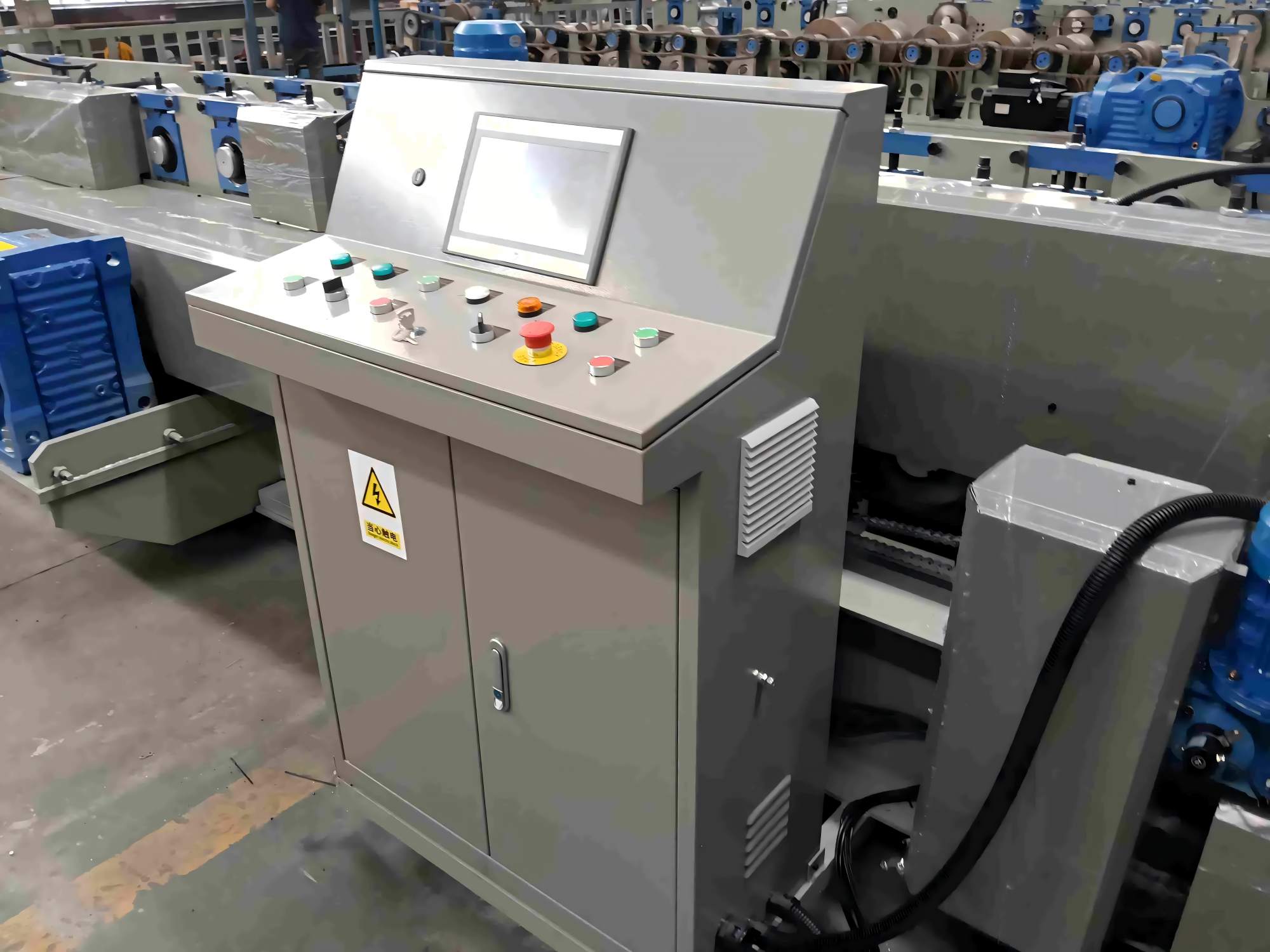

کابینت کنترل PLC: انکودر دلتا PLC + Omron، عملکرد صفحه لمسی، خطای طول ± 2 میلی متر، پشتیبانی از چینی و انگلیسی، 380V/50HZ سه فاز (قابل تنظیم).

ایستگاه پمپ هیدرولیک: روغن هیدرولیک 46#، شیرهای برقی Huade، موتور 5.5 کیلووات، خنک کننده فن.

پلت فرم پشتیبانی تولید: نوع غیر برقی، طول 2 متر.

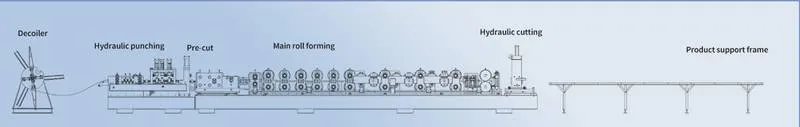

جریان فرآیند تولید

دستگاه بازکن ← سنبه شکل ← سیستم هیدرولیک ← سیستم کنترل اتوماتیک ← مکانیسم شکل دهی گام به گام ← مکانیزم برش اتوماتیک ← میز دریافت محصول نهایی. فرآیندهای اصلی شامل پانچ هیدرولیک و برش هیدرولیک است.

تفاوت بین پرلینز نوع Z و C

هر دو از جنس سازه های فولادی هستند، اما تفاوت های اصلی آنها در هفت جنبه نهفته است. پرلین های نوع Z در کاربردهای سقف با دهانه بزرگ و شیب زیاد سودمندتر هستند:

پرلین های نوع C دارای زاویه 90 درجه هستند و برای دیوارهای ساختمانی و تیرهای کف استفاده می شوند. پرلین های نوع Z دارای زاویه کمتر از 90 درجه هستند که انعطاف پذیری بیشتری را ارائه می دهند و برای حمایت از سقف و دیوار مناسب برای سقف های با شیب زیاد استفاده می شوند.

برلین های نوع Z را می توان به طور مداوم روی هم قرار داد، که برای ساختمان های فلزی با دهانه بزرگ مناسب است، در حالی که برلین های نوع C را نمی توان همپوشانی کرد.

پرلین های نوع Z دارای استحکام بالاتری هستند و می توانند سازه های سنگین را پشتیبانی کنند، مناسب برای ساختمان های کشاورزی و صنعتی، اما نیاز به نصب بالاتری دارند. پرلین های نوع C دارای استحکام کمی پایین تری هستند اما نصب آنها راحت تر است.

هرچه شیب سقف بیشتر باشد، نرخ بهره‌برداری از مدول بخش خمشی عمودی پرلین‌های نوع Z بیشتر است، در حالی که پره‌های نوع C این ویژگی را ندارند.

خدمات پشتیبانی

Beenew Machinery، که در سال 1997 تاسیس شد و دفتر مرکزی آن در Xiamen، فوجیان قرار دارد، در تولید سفارشی ماشین‌های مختلف رول‌فرمینگ تخصص دارد. محصولات ما دارای گواهینامه های IAF/SGS/CE هستند و با بیش از 80 کشور همکاری می کنیم. بیش از 2000 مشتری از کارخانه ما بازدید کرده اند. تجهیزات با بیش از 20 سال ضمانت ارائه می شود.

خدمات پس از فروش

گارانتی یک ساله کل دستگاه، 24 ماه تعمیر رایگان و پشتیبانی فنی مادام العمر. قطعات غیر قابل تعمیر در طول مدت گارانتی به صورت رایگان تعویض می شوند (هزینه ارسال به عهده مشتری است).

تحویل ظرف 35 روز پس از دریافت سپرده. تجهیزات سفارشی در دسترس است.

مشتریانی که از کارخانه ما بازدید می کنند می توانند آموزش های حضوری در مورد نصب، بهره برداری و پرسنل فنی تجهیزات دریافت کنند.

ما حمل و نقل جهانی را انجام می دهیم و طیف کاملی از خدمات لجستیک از جمله بسته بندی، تقویت، عقیم سازی و بارگیری را ارائه می دهیم.

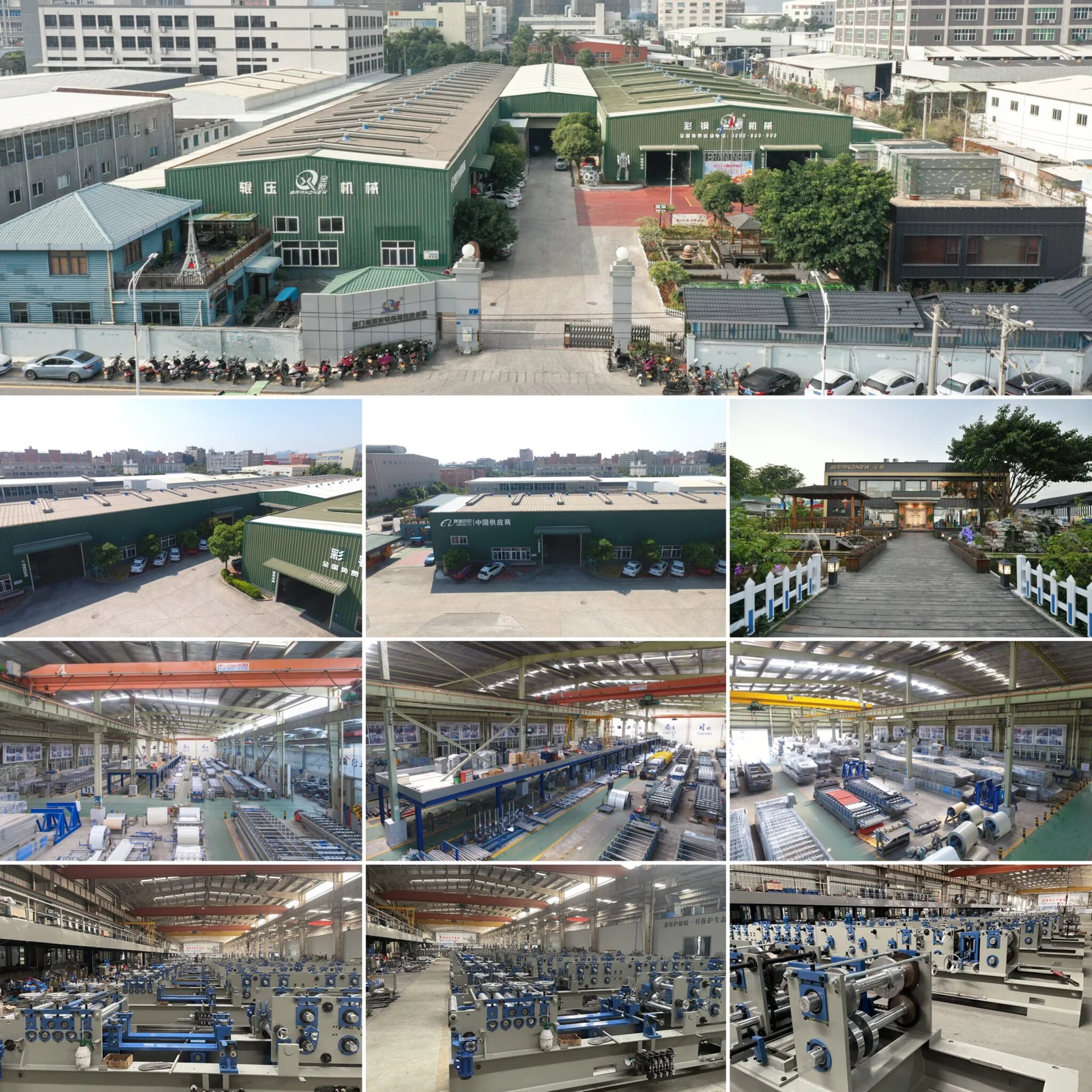

کارخانه Beenew
