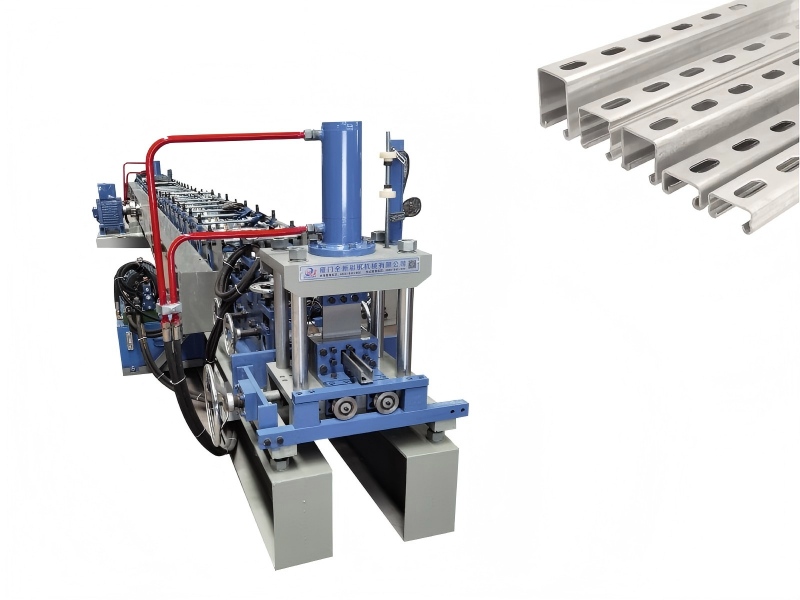

دستگاه رول فرمینگ براکت خورشیدی برای قطر

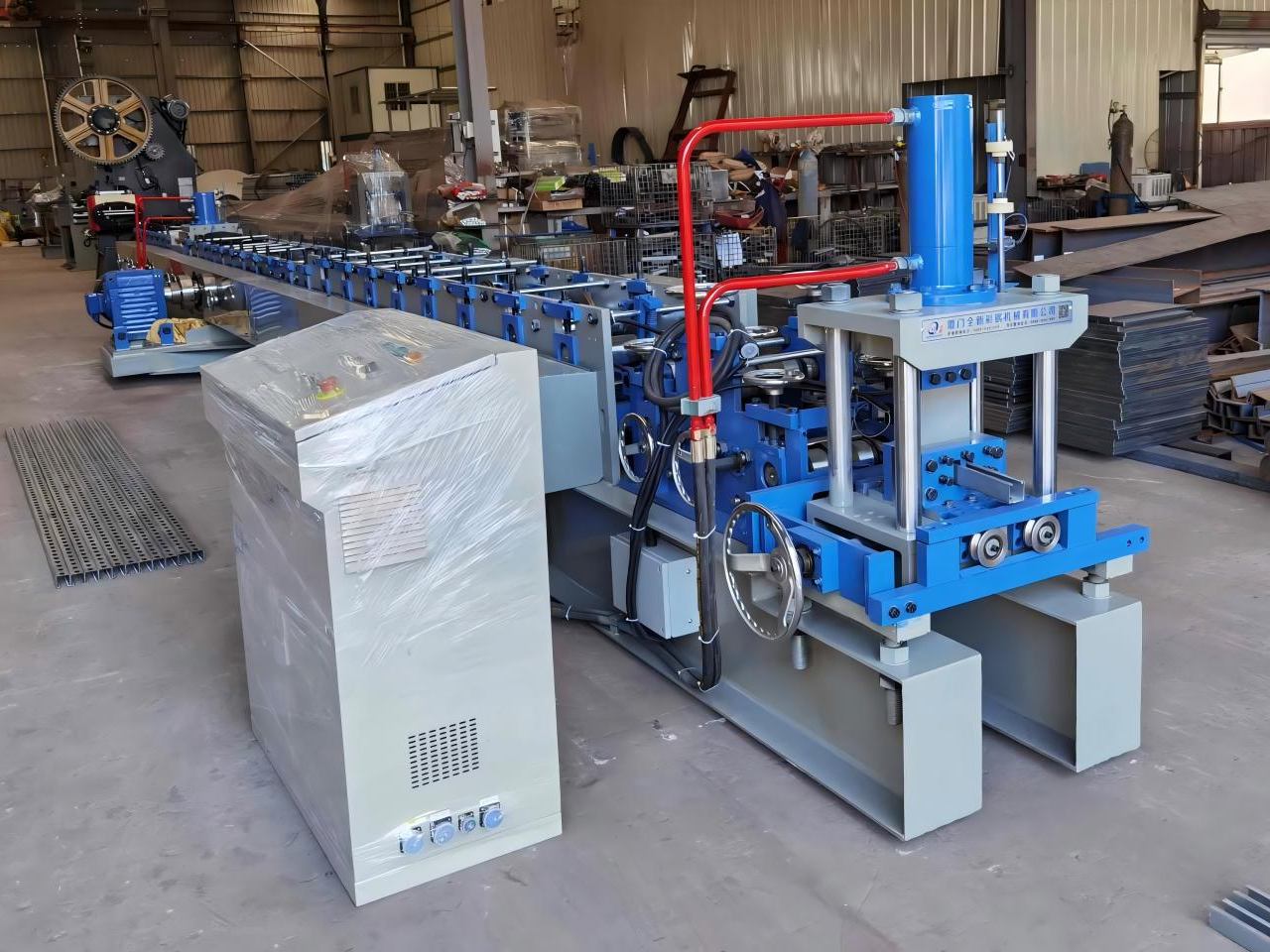

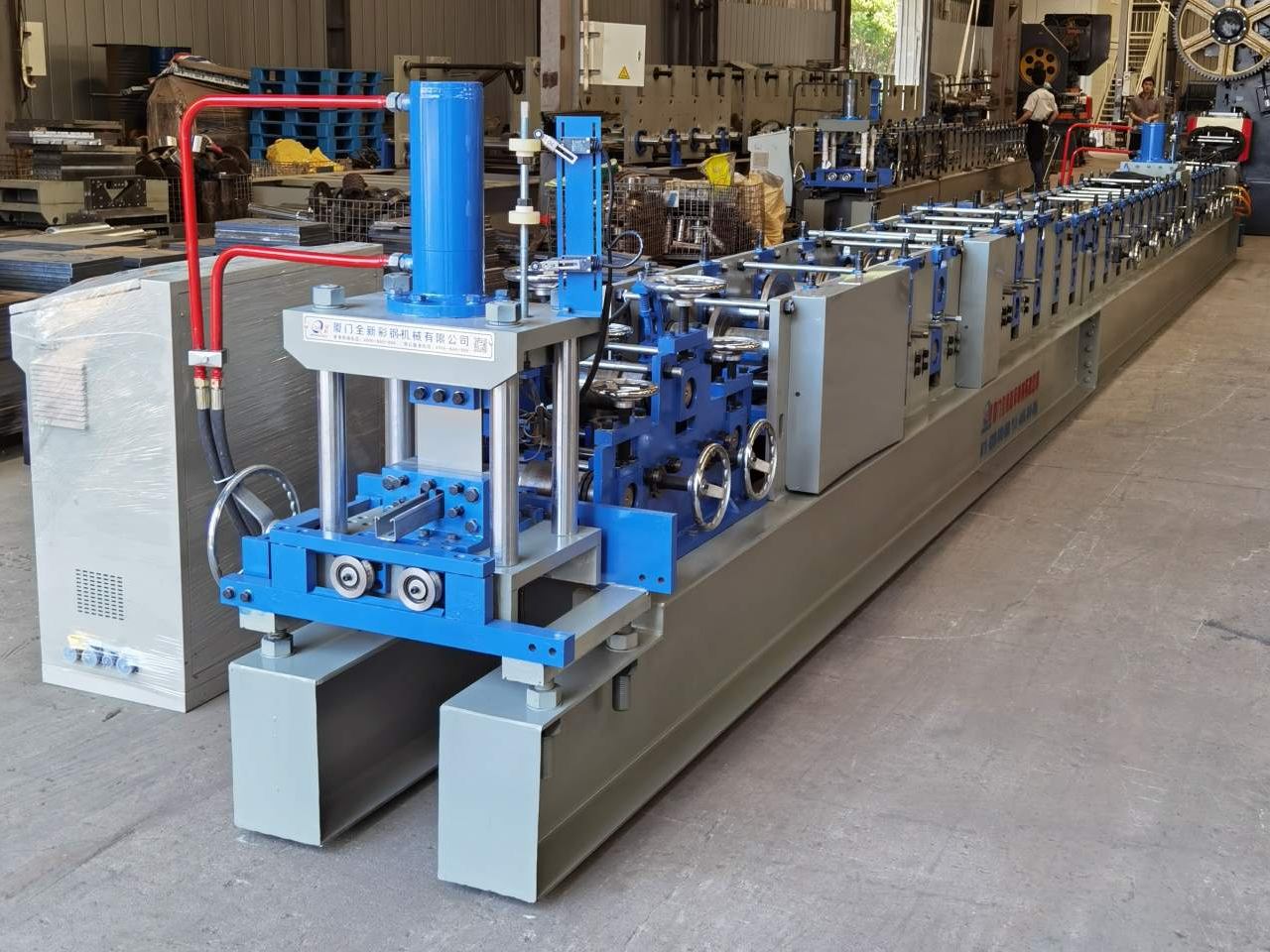

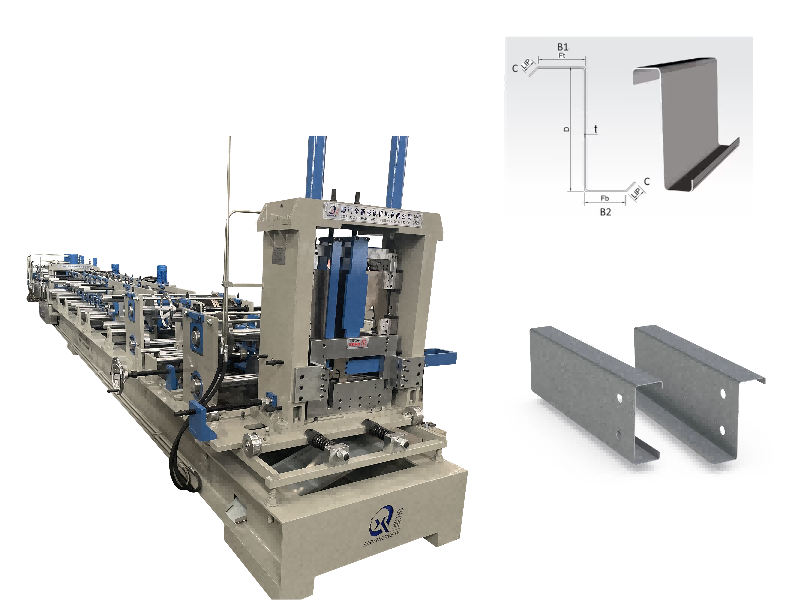

دستگاه رول فرمینگ براکت خورشیدی

سیستم‌های نصب فتوولتائیک (PV) اجزای اصلی پشتیبانی از تولید برق فتوولتائیک (PV) هستند. سیستم های نصب با کیفیت بالا، پایداری نصب و دقت موقعیت یابی پانل های PV را تضمین می کند و از جابجایی و آسیبی که می تواند بر راندمان تولید برق تأثیر بگذارد، جلوگیری می کند. این دستگاه رول فرمینگ برای پاسخگویی به نیازهای تولید سیستم نصب PV در مقیاس بزرگ و با دقت بالا توسعه یافته است. این می تواند قطعات نصب را به طور انبوه تولید کند که استانداردهای استحکام و دوام صنعت را برآورده می کند، به طور قابل توجهی هزینه های تولید را کاهش می دهد و در عین حال کیفیت محصول را تضمین می کند، بنابراین به شرکت ها کمک می کند رقابت خود را در بازار انرژی جدید افزایش دهند.

محصولات و برنامه های کاربردی

1. اجزای اصلی تولید: ریل‌های نصب سقف، براکت‌های سیستم ریلی، فولاد کانالی ساختار پشتیبانی پانل PV و پروفیل‌های نصب انبوه PV که اجزای ساختاری کلیدی در زمینه‌های فتوولتائیک و انرژی هستند.

2. حوزه های کاربردی اصلی

نصب پنل PV: پشتیبانی ساختاری از پانل های PV را فراهم می کند و از دقت و پایداری نصب در محیط های مختلف اطمینان می دهد.

زیرساخت انرژی: برای ساختارهای پشتیبانی توربین بادی، مدیریت کابل و نصب محفظه تجهیزات الکتریکی استفاده می شود.

باربر سازه سبک: مناسب برای پشتیبانی و تقویت قاب های سبک وزن، ارائه یک راه حل اقتصادی برای کاربردهای باربر سبک.

ترکیب ماشین و مزایای عملیاتی

این تجهیزات یک خط تولید خودکار با عملکرد بالا است. اجزای اصلی همه با دقت بالا طراحی شده اند تا از تولید روان و دقت محصول اطمینان حاصل کنند. وظایف هر جزء به شرح زیر است:

Uncoiler هیدرولیک: تغذیه پایدار و کارآمد مواد خام را امکان پذیر می کند.

سروو فیدر: موقعیت یابی دقیق را فراهم می کند، پایه ای را برای پردازش با دقت بالا می گذارد.

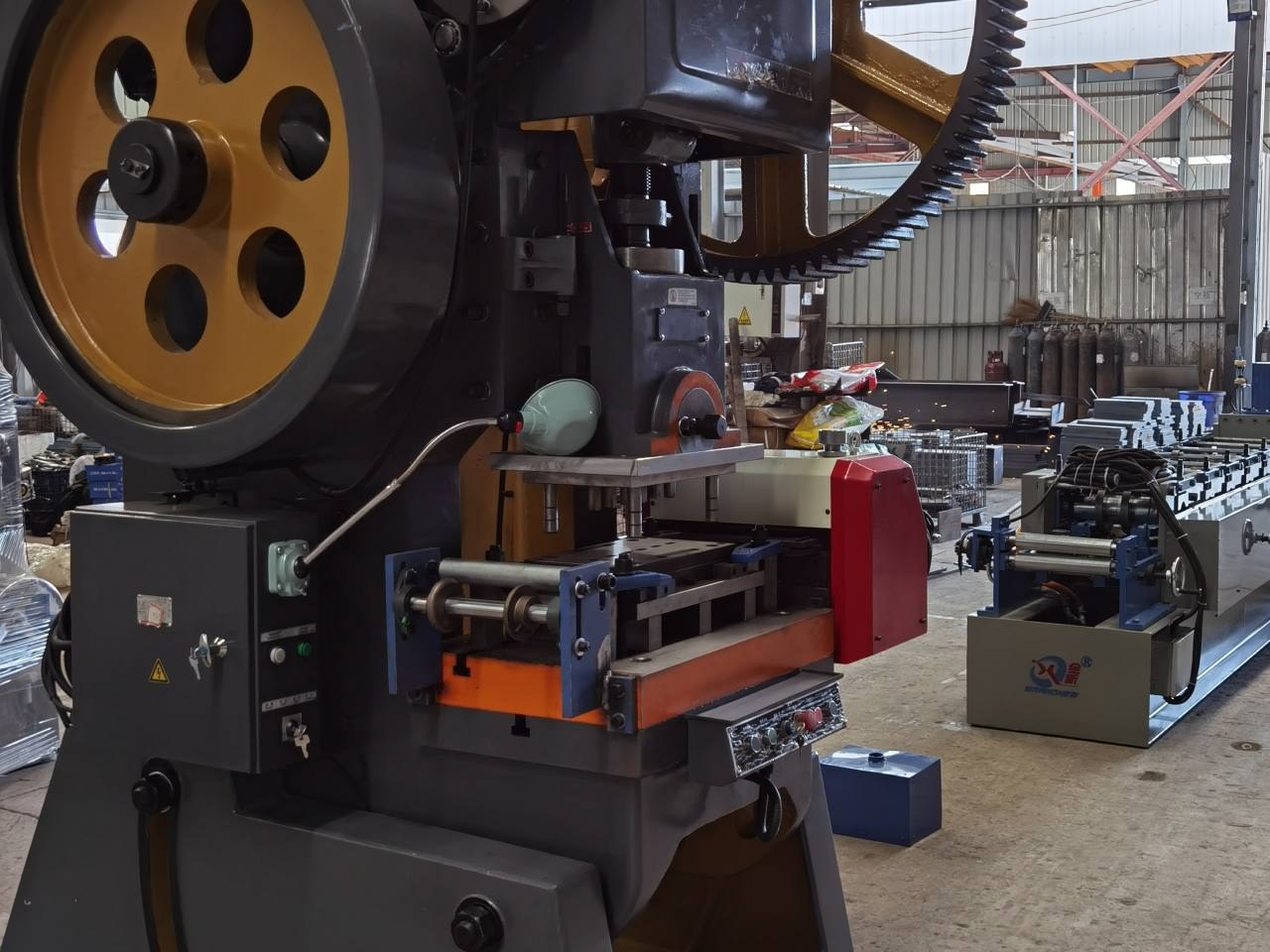

پرس پانچ/واحد پانچ مستقل: پانچ کردن دقیق پروفیل ها را بر اساس الزامات طراحی فعال می کند.

واحد اصلی Roll Forming: به شکل دهی ثابت و با دقت بالا پروفیل ها دست می یابد.

دستگاه برش ردیابی سروو: برش صاف و دقیق پروفیل ها را حتی در سرعت های بالا انجام می دهد.

سیستم الکتریکی و هیدرولیک: برق را برای کل خط تولید فراهم می کند و کنترل هوشمند را امکان پذیر می کند و بازده عملیاتی را بهینه می کند.

مزایای تولید: تولید کاملاً خودکار جایگزین کار دستی می شود و در زمان و هزینه های کار صرفه جویی می کند. سازگاری با کیفیت بالای محصول یکپارچگی ساختاری تاسیسات فتوولتائیک را تضمین می کند. اجزای براکت تولید شده را می توان مستقیماً در محل مونتاژ کرد و دوره ساخت کلی پروژه های فتوولتائیک را کوتاه کرد.

پارامترهای فنی

1. مواد اولیه: سازگار با فولاد Q235 و Q350، محدوده ضخامت 1.0-2.0mm.

2. مشخصات مشخصات

پرلین U شکل: U21, U41;

3. سرعت تولید: سرعت خط تولید تا 30 متر در دقیقه با عملکرد پانچ، سرعت تغذیه سروو 60 متر در دقیقه.

4. پیکربندی ایستگاه پانچ: راهنمای تغذیه قابل تنظیم در یک طرف، مجهز به دستگاه گیره غلتکی 2.2 کیلوواتی موتوری، واحد تراز با 3 غلتک بالایی و 4 غلتک پایینی. تغذیه سروو که توسط یک موتور سروو 22.0 کیلووات هدایت می شود، از تغذیه چند بخش و طول تغذیه قابل برنامه ریزی پشتیبانی می کند.

5. ساختار مهر زنی: قاب مهر زنی با ساختار خراطی و تنون، ماشینکاری دقیق از فولاد 45#. پایه قالب با ساختار مستقل، نصب شده بر روی ریل راهنمای T شکل، مواد قالب CR12MOV، با دوام بالا.

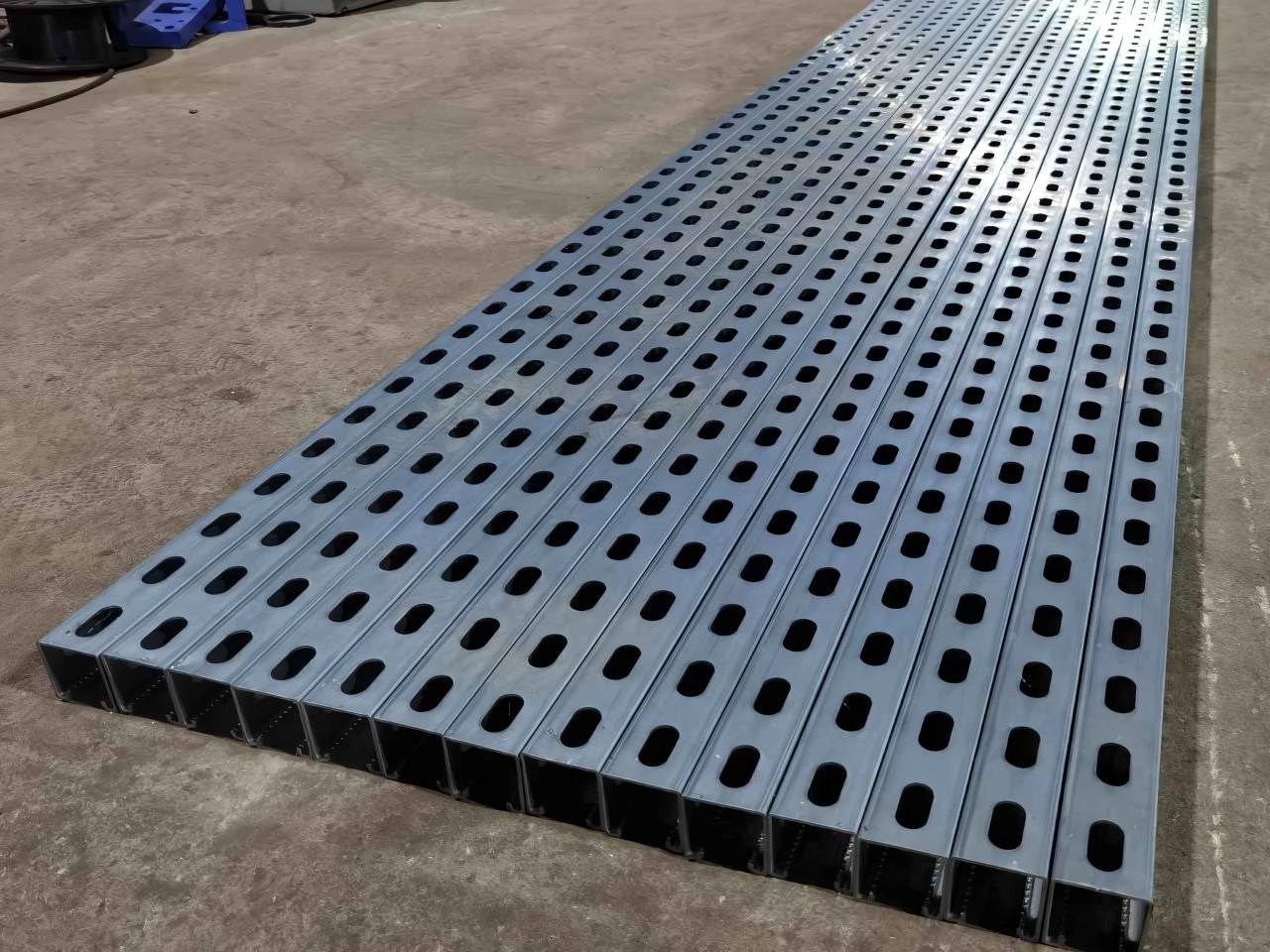

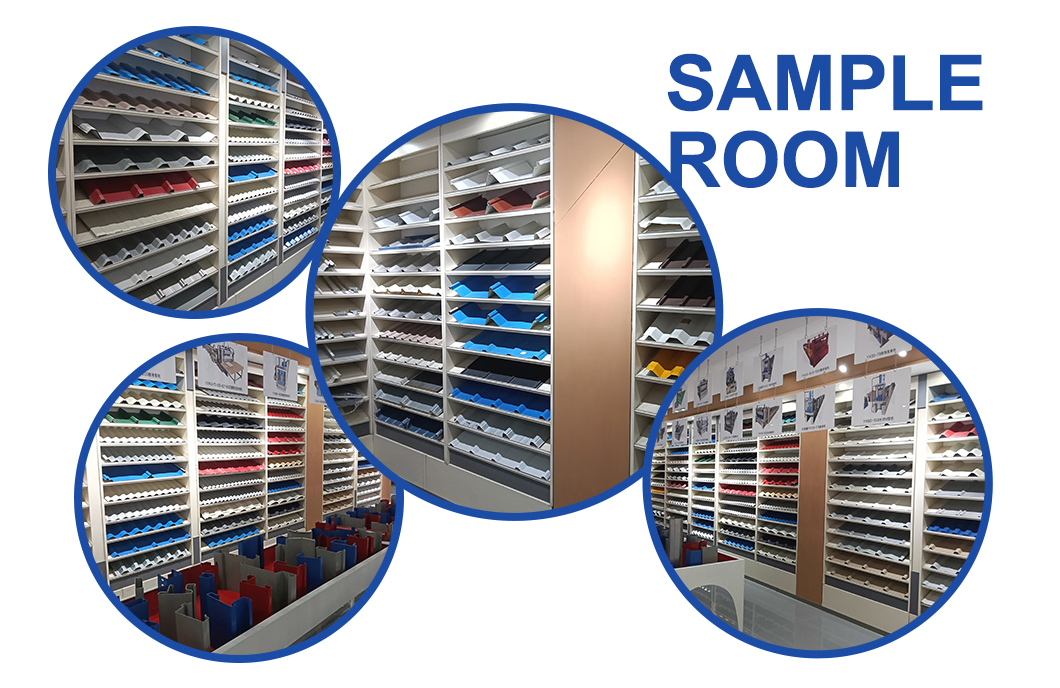

نمونه های محصول

بسته بندی و حمل و نقل

چرا ما را انتخاب کنید؟

1. Beenew Machinery دارای 29 سال تجربه در تولید ماشین آلات رول فرمینگ است.

2. تولید و فروش بیش از 1000 مجموعه دستگاه رول فرمینگ، بالاترین کارخانه ماشین آلات رول تشکیل در چین است.

3. ماشین های رول فرمینگ ما به بیش از 50 کشور و مشتریان ما بیش از 6000 کشور می فروشند.

4. از طراحی طرح، تولید تولید، نصب و راه اندازی خدمات پس از فروش یک بالاست.

5. بازرسی دقیق ماشین، اجزای کلیدی از تنظیمات باند استفاده می شود.

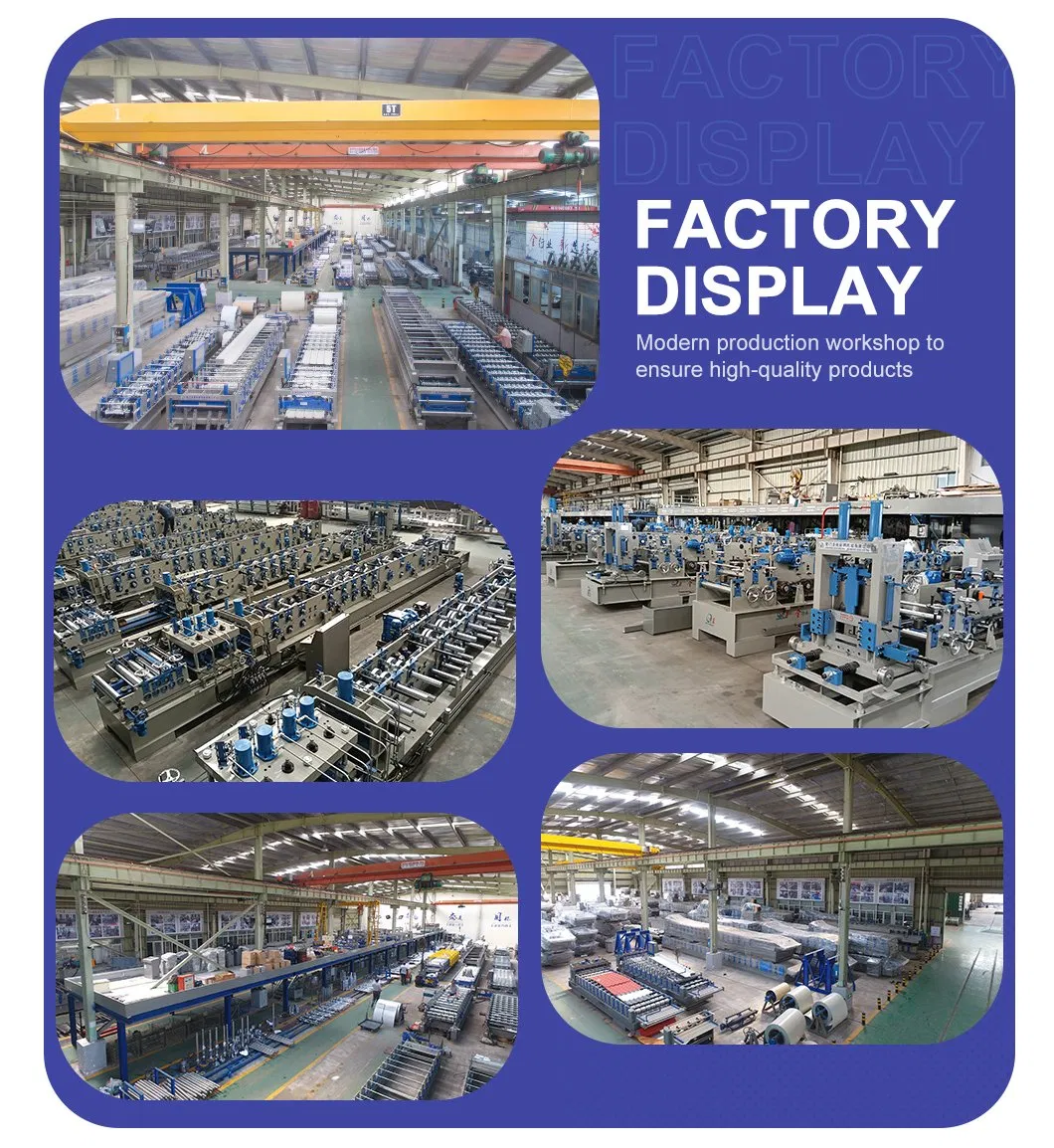

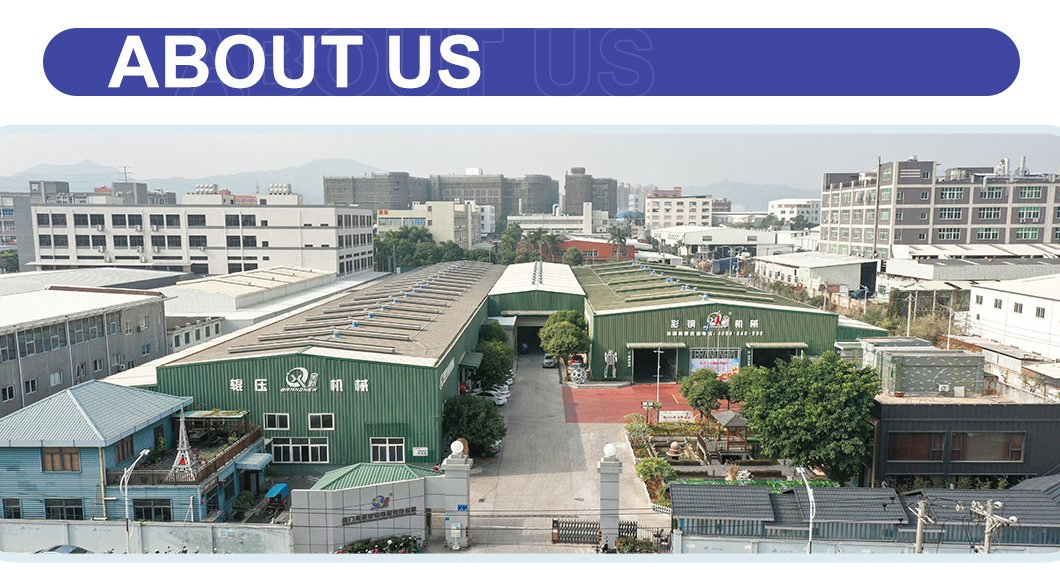

کارخانه ما
