دستگاه شکل دهی درز ایستاده

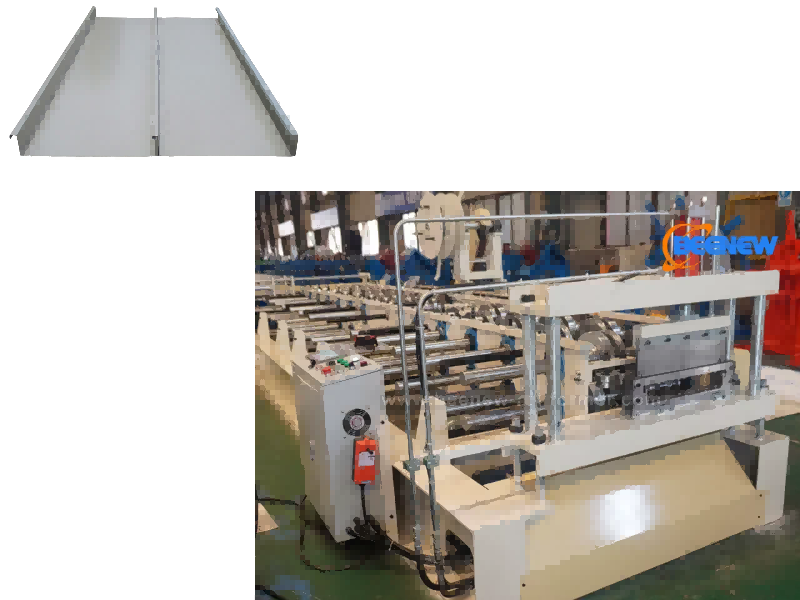

این دستگاه سقف یک دستگاه رول فرمینگ سرد است که به طور خاص برای پردازش سقف فلزی طراحی شده است. این در درجه اول ورق های سقف درز ایستاده سری YX65 را تولید می کند و می تواند به طور همزمان چهار عرض موثر 280/400/500/600 میلی متر را بدون تغییر در قالب هسته تولید کند. برای ساخت سقف های درز ایستاده آلومینیوم-منیزیم-منگنز و فولادی با پوشش رنگی برای ساختمان های عمومی بزرگ (ایستگاه های راه آهن سریع السیر، فرودگاه ها، استادیوم ها و غیره) مناسب است و یک قطعه اصلی از تجهیزات برای پردازش سقف های فلزی ساختمان است.

فرآیند تولید

تغذیه رول ← باز کردن ← پیش برش دستی به طول ← راهنمای تغذیه ← شکل دهی رول سرد ← پس برش هیدرولیک ← مجموعه محصول نهایی. کل فرآیند خودکار است و تنها به 1-2 اپراتور نیاز دارد.

پارامترها

1. نوع و ابعاد پانل

ارتفاع دنده پانل سقف: 65 میلی متر (شناسه هسته سری YX65)

عرض تولید موثر: 300/400/500/600 میلی متر

عرض خوراک مواد خام: تقریباً 472/575/675/775 میلی متر

2. مواد خام سازگار

جنس: ورق فولادی با پوشش رنگی (PPGI)، ورق گالوانیزه، ورق آلومینیوم-منیزیم-منگنز

ضخامت: ورق فولادی 0.35-0.8mm، ورق آلومینیوم 0.4-1.2mm

قدرت تسلیم: 235-350MPa

3. شکل گیری عملکرد

پاس های شکل دهی: 14 پاس

سرعت شکل دهی: 8-20 متر در دقیقه

ولتاژ: 380 ولت / 50 هرتز / 3 فاز

4. مشخصات تجهیزات

ابعاد کلی دستگاه: تقریباً 5800 * 1600 * 1500 میلی متر (مناسب برای حمل و نقل کانتینر 20GP)

وزن کلی دستگاه: 5.5-7 تن

قدرت موتور: موتور اصلی 7.5 کیلو وات + موتور هیدرولیک 2.2 کیلووات (پیکربندی دو موتور)

ساختار و پیکربندی: تجهیزات یک خط تولید یکپارچه، شامل 7 جزء اصلی، با کنترل کامل خودکار PLC است:

1. Uncoiler: نوع دستی، حداکثر ظرفیت بار 3-5 تن، مناسب برای قطر داخلی سیم پیچ 508±30mm.

2. دستگاه پیش برش: در ارتباط با PLC، می تواند طول مواد خام را از قبل محاسبه کند تا ضایعات مواد را کاهش دهد.

3. دستگاه تشکیل دهنده اصلی: بدنه دستگاه از فولاد H450 جوش داده شده است، غلتک ها از فولاد 40Cr با روکش آینه کروم، قطر شفت 75-80 میلی متر، چرخ دنده / چرخ دنده می باشد.

4. دستگاه هیدرولیک پس از برش: مواد تیغه برش Cr12Mov (عمل حرارتی HRC58-62)، عمر برش بیش از 1 میلیون بار، دقت برش تضمین شده است حتی زمانی که دستگاه متوقف شود.

5. سیستم کنترل PLC: با صفحه نمایش لمسی، می تواند دسته، طول و مقدار تولید را برای دستیابی به برش و شمارش کاملاً خودکار وارد کند.

6. قفسه تخلیه: 3 مجموعه از قفسه های غلتکی بدون نیرو برای انتقال راحت محصول نهایی.

7. ابزار شامل: 1-2 مجموعه هر یک از گیره های درز دستی و دستگاه گیره درز برقی، مناسب برای نصب سقف در محل.

اطلاعات تجاری و پس از فروش

1. زمان تحویل: تقریبا 45 روز کاری.

2. حداقل مقدار سفارش: 1 واحد;

3. روش پرداخت: TT/L/C.

4. بندر حمل و نقل: بندر Xiamen، چین.

5. ضمانت پس از فروش: گارانتی 1 ساله (قابل تمدید تا 2 سال برای اجزای اصلی)، پشتیبانی فنی 24 ساعته، خدمات مهندس خارج از کشور در محل موجود است.

6. گواهینامه ها: مطابق با CE/ISO/SGS و سایر استانداردهای بین المللی.

برنامه های کاربردی

پروفیل های درز ایستاده معمولا برای ساختمان های مسکونی و تجاری استفاده می شود. آنها هم برای نصب سقف و هم برای روکش دیوار استفاده می شوند. ساده و سخاوتمند، زیبا و محکم. در ارتباط با ماشین های خمش قوس و ماشین های منحنی استفاده می شود، می توان از آن برای برآوردن اشکال مختلف استفاده کرد.
