مورد |
پارامترها |
ضخامت مواد |
1.5-2.0 میلی متر |
عرض تغذیه |
125-422 میلی متر |
موتور محرکه |
11 کیلووات |
برق ایستگاه هیدرولیک |
5.5 کیلووات |
مواد غلتکی |
فولاد 45#، عملیات حرارتی، روکش کروم سخت |
قطر شفت |
70/55 میلی متر |
ایستگاه شکل گیری |
13 ایستگاه |

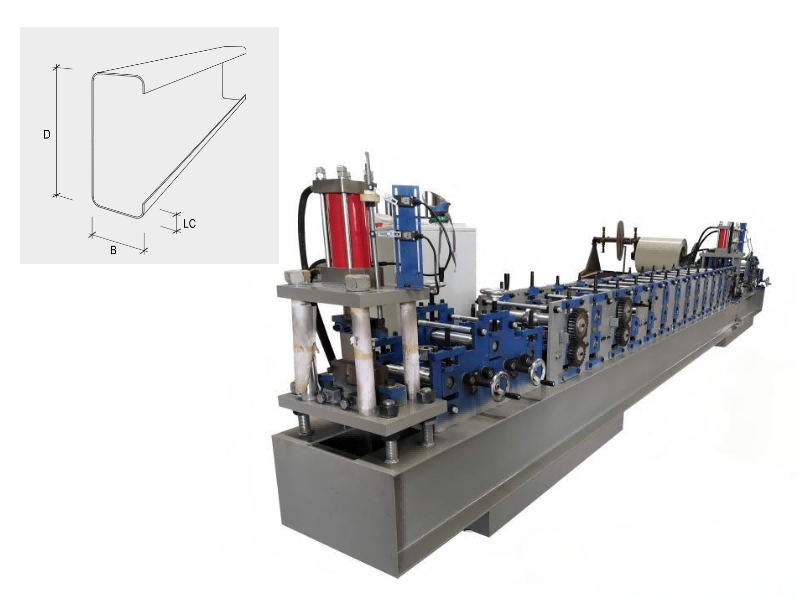

دستگاه پرلین می تواند مواد را به پروفیل های پرلین مورد نیاز مانند شکل های C، Z یا U تبدیل کند. این فناوری دقت، کارایی و ثبات در تولید را تضمین می کند. رول پیش کش Beenew با تکنولوژی بالا که ویژگی های فوق را تضمین می کند و همچنین با درجه بالایی از اتوماسیون. فقط تعداد و طول پرلین های مورد نیاز خود را وارد کنید. سپس سیستم کنترل PLC می تواند دستگاه را به طور خودکار اجرا کند.
کل رول پرلین شامل دستگاه هدایت و تراز، دستگاه پیش برش و پانچ، آسیاب نورد اصلی، برش پست و کابینت PLC است.
-دستگاه هدایت و تراز: دستگاه معرفی ورق، دستگاه هدایت کننده قابل تنظیم در دو طرف، غلتک های تراز و سایر اجزاء. اتخاذ ساختار غلتک های تراز سه و چهار پایین برای تراز کردن.
-دستگاه پیش برش و پانچ:
برش هیدرولیک جلو برای برش دم؛ دستگاه هیدرا پانچ نیاز به توقف در حین برش دارد. تعداد قالب های پانچ با توجه به نیاز تولید مشتری سفارشی می شود
آسیاب نورد اصلی: 13 ایستگاه برای تشکیل. تمام شفت ها و غلتک ها جامد و خوب پردازش شده اند. در صورتی که استحکام و ضخامت ماده مورد پرس خاص باشد، جنس غلتک ها از فولاد قالبی با استحکام بالاتر و عملیات ویژه ساخته می شود.
-post shear: برش بعد از شکل دادن. برش جهانی، ساختار سه تیغه، عرض و ارتفاع تیغه قابل تنظیم؛ مواد تیغه CR12MVO;
-کابینت PLC
کل شکل رول پرلین توسط PLC با رابط انسان و ماشین کنترل می شود. اپراتور به طور خودکار از طریق برنامه تنظیم شده (کنترل قابل برنامه ریزی) اجرا می شود و فرآیند کنترل را نظارت می کند و اپراتور را متوجه می شود که خط تولید را کنترل کند و پارامترهای کنترل را تغییر دهد و وضعیت در حال اجرا تجهیزات، پارامترهای در حال اجرا و نشان دادن خطا را به صورت لحظه ای نظارت کند. تنظیم دیجیتال طول قطعات، طول قطعات قابل تنظیم است. نظارت بر زمان واقعی وضعیت عملکرد تجهیزات و نشان دادن خطا.
