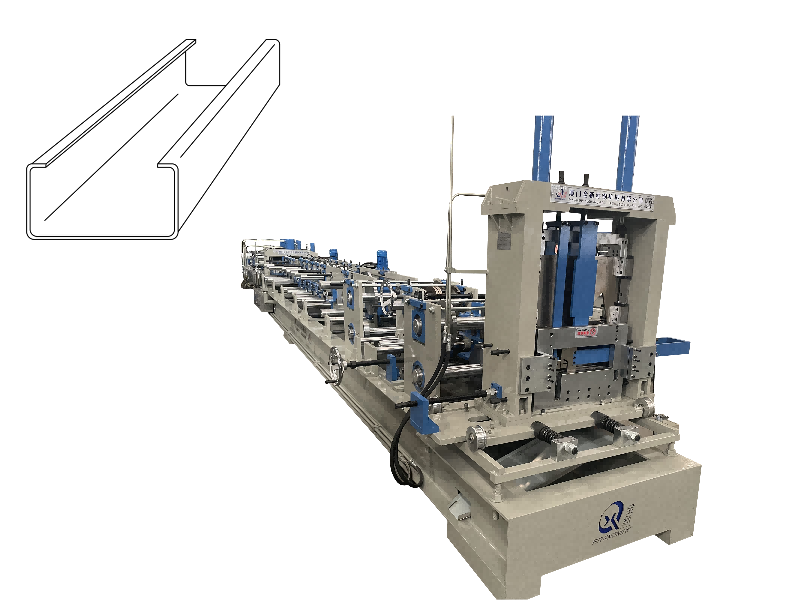

دستگاه شکل دهی C Purlin

ویژگی ها و مزایای ماشین

این یک دستگاه رول فرمینگ پیوسته تمام اتوماتیک، مناسب برای کاربردهای سبک و سنگین، با سرعت فرم دهی 18-25 متر در دقیقه است.

این سیستم از یک سیستم تغییر خودکار پروفایل برای ایجاد مشخصات چندگانه استفاده می کند و یک سیستم پانچ انعطاف پذیر آنلاین را برای عملیات انعطاف پذیر یکپارچه می کند.

فرآیندهای پیش برش/پس از برش اختیاری: پیش برش برای تولید چند مشخصات در دسترس است، هزینه ها و زمان تغییر ابزار را کاهش می دهد. پس از برش با مشخصات کمتری در دسترس است که به طور قابل توجهی کیفیت پروفایل را بهبود می بخشد.

دارای گواهینامه CE، مطابق با استانداردهای کیفیت اروپا، و دارای چندین اختراع. مدل های محبوب برای تحویل سریع در انبار موجود است.

این دستگاه مجهز به سیستم کنترل حرکت کامپیوتری درجه صنعتی و رابط کاربری دیجیتالی هوشمند، طراحی کاربرپسند، عملکرد ساده، عملکرد پایدار، کیفیت قابل اعتماد و طراحی زیبا و اقتصادی دارد.

مواد اولیه

جنس: فولاد نورد سرد / نورد گرم، فولاد گالوانیزه

ضخامت: 1.0-3.0mm

قدرت تسلیم: 235-350MPa

عرض: با توجه به نیازهای پروفایل سفارشی شده است

پارامترها

Uncoiler: 5T

میز تغذیه

دستگاه تسطیح

دستگاه پانچ: با توجه به نیازهای مشخصات سفارشی شده است

سرعت شکل دهی: 18-25 متر در دقیقه

پوشش ایمنی: اختیاری

دستگاه پس از برش

سیستم خروجی:

پشتیبانی دستی / پشته ساز خودکار (اختیاری)؛ جهت انباشته شدن: جانبی/عمودی (اختیاری)

سیستم هیدرولیک قدرت را برای سیستم های پانچ و پس از برش فراهم می کند

سیستم کنترل الکتریکی: میتسوبیشی / زیمنس / AMS (اختیاری / سفارشی در صورت نیاز)

مشخصات

دستگاه شکل‌دهی یک دستگاه کاملاً جدید با کیفیت درجه A است که از سفارشی‌سازی شخصی پشتیبانی می‌کند. مشخصات اولیه ثابت است:

تعداد اپراتورها: 1-2 نفر

منبع تغذیه: 220 ولت / 380 ولت / 415 ولت / 460 ولت، 50/60 هرتز، 3 فاز (سفارشی در صورت نیاز)

وزن تجهیزات: تقریباً 12 تن ابعاد خارجی: تقریباً 25 × 2.5 × 1.8 متر (طول × عرض × ارتفاع)

الزامات بارگیری کانتینر: معمولاً به یک کانتینر 40 فوتی نیاز دارد

رنگ: آبی/خاکستری استاندارد (در صورت درخواست قابل تنظیم)

منبع: Xiamen، چین

بسته بندی: بسته بندی محافظ صادراتی استاندارد

شکل شکل گرفته: با توجه به نقشه های پروفایل و نیاز مشتری سفارشی می شود

جریان فرآیند تولید

بسته به فناوری برش، تجهیزات به دو دسته فرآیندهای پیش برش و پس از برش تقسیم می شوند. فقط ترتیب مراحل برش متفاوت است. تمام فرآیندهای دیگر یکسان هستند. هر دو از باز کردن خودکار/غیر فعال پشتیبانی می کنند:

فرآیند پیش برش: ماشین باز کردن → راهنمای تغذیه → سیستم تراز → دستگاه پانچ → پیش برش با طول ثابت → سیستم شکل دهی خمش سرد → خروجی (پشتیبانی دستی / پشته زن خودکار، اختیاری)

فرآیند پس از برش: ماشین باز کردن ← راهنمای تغذیه ← سیستم تراز ← دستگاه پانچ ← سیستم شکل دهی خمشی سرد ← پس برش با طول ثابت هیدرولیک ← خروجی (پشتیبانی دستی/ پشته ساز اتوماتیک، اختیاری)

مشخصات شکل گرفته و عرض سیم پیچ

ما انواعی از مشخصات استاندارد شکل‌دهی فولاد C شکل، از جمله 80 میلی‌متر، 100 میلی‌متر، 120 میلی‌متر، 140 میلی‌متر، 160 میلی‌متر، 180 میلی‌متر، 200 میلی‌متر، 220 میلی‌متر، 240 میلی‌متر و 250 میلی‌متر را با ضخامت‌های 1.0-3.0 میلی‌متر ارائه می‌کنیم. برخی از مشخصات پیکربندی استاندارد هستند، در حالی که برخی دیگر اختیاری هستند.

ما با عرض های مختلف سیم پیچ، از جمله 19mm، 219mm، 253mm، 286mm، 319mm، 353mm، 386mm، 320mm، 453mm، و 486mm سازگار هستیم.

طرح بندی خط تولید

طول کلی خط تولید تقریباً 25 متر است. این شامل یک کویل، واحد تغذیه، دستگاه تراز، دستگاه پانچ، سیستم شکل دهی خمش سرد، دستگاه برش و پلت فرم پشتیبانی محصول نهایی است. مجهز به ایستگاه هیدرولیک و کابینت کنترل برق است. هر جزء دارای یک بعد طرح ثابت است.

سناریوهای کاربردی محصولات نهایی

فولاد C شکل تمام شده به طور گسترده ای در پرلین ها و تیرهای دیواری ساختمان های سازه های فولادی استفاده می شود و همچنین می تواند در خرپاها و تکیه گاه های سقف سبک وزن ترکیب شود.

همچنین می توان از آن در قطعاتی مانند ستون ها، تیرها و تکیه گاه ها در ساخت ماشین آلات صنعتی سبک استفاده کرد.

با توجه به ویژگی های فولاد C شکل، مانند سازگاری با محیط زیست، محکم و بادوام، مقرون به صرفه بودن، نصب آسان و زیبایی شناختی، دامنه کاربرد مصالح ساختمانی فولادی مرتبط همچنان در حال گسترش است.

دستگاه پرلین فلزی ما می تواند فولاد غوطه ور داغ، فولاد Q235، فولاد Q345 و حتی سیم پیچ فولادی سخت 550 مگاپاسکال را رول کند، ماشین آلات Beenew دستگاه پرلین فولادی را با توجه به عملکرد مواد فولادی پردازش خریدار، سرعت مورد نیاز، دقت نهایی پرلین و سایر نیازهای ویژه تولید می کند.

سه سبک برش متداول برای ماشین های ساخت فلز C شکل وجود دارد:

اول، برش جهانی، برای صرفه جویی در زمان تیغه های برش خوب است و برای ماشین های پرلین قابل تعویض با اندازه مناسب است، یک دستگاه ساخت پرلین می تواند تعداد زیادی پرلین تولید کند اما تنها یک مجموعه تیغه برش جهانی می تواند تمام نیازها را برآورده کند.

دوم، برش پرنده، برای بهبود سرعت خط دستگاه شکل‌دهی فولاد C شکل خوب است، خط نیازی به توقف در هنگام برش پرلین ندارد.

سوم، برش توقف هیدرولیک، سبک طراحی معمولی، هزینه ساخت بهتر و عملکرد پایدار برای ماشین آلات ساخت پرلین فولادی است.

بنابراین تمامی خریداران ما می توانند با توجه به بودجه شما طرح های مناسبی را انتخاب کنند. خوش آمدید اکنون برای پیشنهاد حرفه ای تر در مورد دستگاه شکل دهی گالوانیزه C گالوانیزه با ما تماس بگیرید.

سوالات متداول

دستگاه پرلین c و z چیست؟

دستگاه پرلین فولادی تجهیزاتی است که کانال های فولادی C شکل را به طور مداوم از نوارهای فولادی گالوانیزه یا نورد سرد از طریق تغذیه، سوراخ کردن، خم شدن و برش تولید می کند.

این دستگاه پرلین کاملا اتوماتیک است و به راحتی با صفحه نمایش HIM کار می کند. این شامل یک دیکویل، هدایت ورق، تسطیح نوار فلزی، بخش رولفرمینگ تجهیزات، سیستم کنترل PLC، برش هیدرولیک، میز جمع آوری است.

مزایای اصلی آنها طراحی های سفارشی زیبا، عملکرد آسان و پایدار با قاب بدنه قوی است

purlin c چیست؟

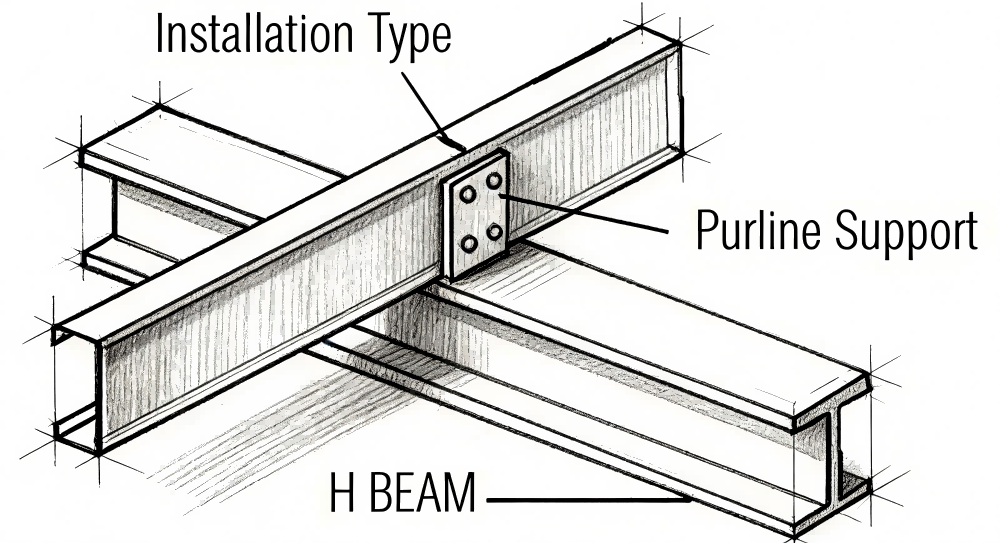

purlins C یا Cee purlins یک پرلین با سطح مقطع C شکل و تیرهای افقی است که برای تشکیل تیرچه سقف و دیوار یک سازه پوسته ساختمان طراحی شده است.

آنها بین ورق های سقف و ساختمان قرار می گیرند و به عنوان یک تکیه گاه برای ورق عمل می کنند تا اطمینان حاصل شود که محکم وصل شده و محل امنی است.

مزیت پارچه C شکل وزن سبک، نصب و حمل و نقل آسان است.

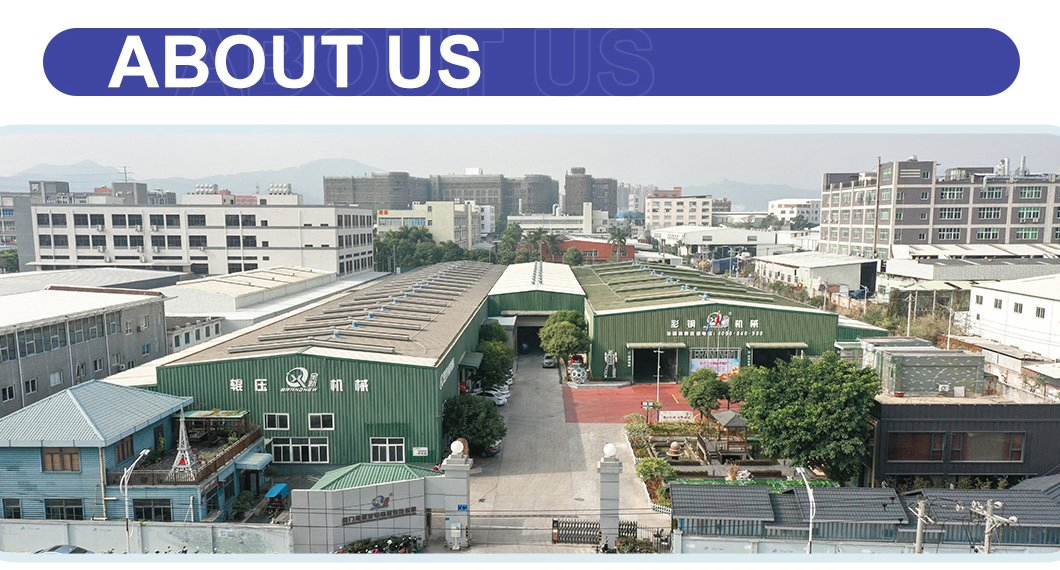

درباره ما
